柱塞泵的快速啟動會引起系統內的瞬態振動

2023-06-26 閱讀次數:

?在柱塞泵快速啟動期間,一些瞬態內部流動特性開始發揮作用以下是此過程中可能出現的一些關鍵特征: 1、流量加速:當泵快速啟動時,泵內的流體流動突然加速這種加速會導致流體速度增加,從而導致泵內室內的流動模式和流體行為發生變化。

2.壓力波動:柱塞泵的快速啟動可能會導致系統內出現壓力波動或瞬時壓力峰值這種波動是由于流體速度突然增加而發生的,并且可能導致泵和連接的液壓回路內的壓力波動 3.流體慣性效應:泵內流體質量的慣性在快速啟動期間發揮作用。

泵活塞或柱塞的快速加速會引起流體慣性力,導致流量、壓力和速度的瞬時變化 4.空化潛力:在快速啟動過程中,流速和壓力的突然增加可以創造促進空化的條件如果流體壓力低于蒸氣壓,則會形成空化氣泡,從而導致噪音、振動以及對泵和其他部件的潛在損壞。

90-R-100-HS-1-NN-80-P-3-S1-F-02-GBA-35-35-24 90R100HS1NN80P3S1F02GBA353524 90R100-HS-1-NN-80-R-3-F1-E-03-GBA-35-35-24 90R100HS1NN80R3F1E03GBA353524 90-R-100-HS-1-NN-80-R-3-F1-E-03-GBA-35-35-24 90R100HS1NN80R3F1E03GBA353524 90-R-100-HS-1-NN-80-S-3-C7-E-03-GBA-35-35-24 90R100HS1NN80S3C7E03GBA353524 90-R-100-HS-1-NN-80-S-3-S1-E-03-GBA-23-23-24 90R100HS1NN80S3S1E03GBA232324 90-R-100-HS-1-NN-80-S-3-S1-F-03-GBA-35-35-24 90R100HS1NN80S3S1F03GBA353524 90-R-100-HS-1-NN-80-S-4-S1-E-03-GBA-32-32-24 90R100HS1NN80S4S1E03GBA323224 90-R-100-HS-1-NN-80-S-4-S1-E-03-GBA-35-35-24 90R100HS1NN80S4S1E03GBA353524 90-R-100-HS-1-NN-80-S-4-T2-F-02-GBA-14-29-24 90R100HS1NN80S4T2F02GBA142924 90-R-100-HS-2-AB-60-P-3-S1-E-03-GBA-35-35-24 90R100HS2AB60P3S1E03GBA353524 90-R-100-HS-2-AB-60-P-3-S1-E-03-GBA-38-38-24 90R100HS2AB60P3S1E03GBA383824 90-R-100-HS-2-BC-60-P-4-S1-F-03-GBA-14-26-24 90R100HS2BC60P4S1F03GBA142624 90R100-HS-2-BC-80-S-3-S1-E-03-GBA-42-42-24 90R100HS2BC80S3S1E03GBA424224 90-R-100-HS-2-BC-80-S-3-S1-E-03-GBA-42-42-24 90R100HS2BC80S3S1E03GBA424224 90-R-100-HS-2-CD-60-P-3-F1-E-03-GBA-35-35-24 90R100HS2CD60P3F1E03GBA353524 90-R-100-HS-2-CD-60-P-3-F1-E-03-GBA-38-38-24 90R100HS2CD60P3F1E03GBA383824 90-R-100-HS-2-CD-60-P-4-F1-F-03-GBA-14-26-24 90R100HS2CD60P4F1F03GBA142624 90-R-100-HS-2-CD-80-P-3-C7-E-03-GBA-42-42-24 90R100HS2CD80P3C7E03GBA424224 90-R-100-HS-2-CD-80-P-3-S1-E-03-GBA-42-42-24 90R100HS2CD80P3S1E03GBA424224 90-R-100-HS-5-BC-60-S-4-S1-F-03-GBA-23-23-24 90R100HS5BC60S4S1F03GBA232324 5.流量不穩定:由于活塞位置的變化和過程的瞬態性質,快速啟動期間通過泵的流量通常不穩定。

這種不穩定會導致泵內的流量波動、壓力變化和流量脈動 6.湍流和渦流形成:快速啟動會在流體流動中引起湍流,尤其是在加速階段可能會發生湍流渦流和流動擾動,影響流動模式并可能增加泵內的能量損失 7、啟動扭矩:柱塞泵的快速啟動需要一個初始扭矩來克服泵運動部件的靜摩擦和慣性。

由于流體粘度、泵設計和任何機械約束的存在,啟動扭矩是瞬態的,可能會受到影響 8、壓力過沖:快速啟動過程中,有可能出現壓力過沖超出所需工作壓力的情況發生這種情況的原因是泵突然加速以及控制系統穩定壓力的時間滯后。

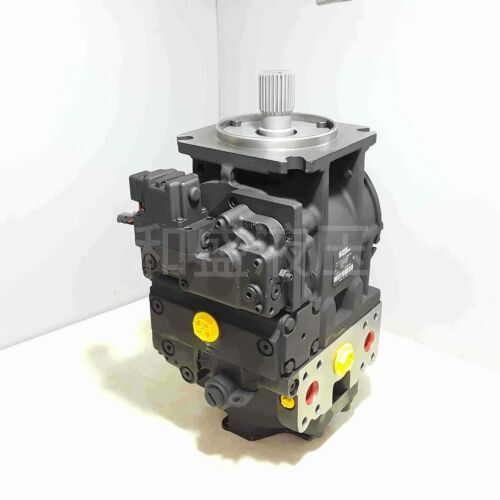

90系列液壓泵

壓力過沖會影響泵和連接組件的性能和壽命 9.液錘:液錘又稱水錘,在快速啟動過程中,如果流速或方向突然變化,就會發生液錘其特點是壓力波在流體內傳播,導致高壓浪涌,從而損壞泵、管道和其他系統組件 90-R-100-HS-5-BC-60-S-4-S1-F-03-GBA-23-23-28 90R100HS5BC60S4S1F03GBA232328 90R100-HS-5-BC-80-S-4-C7-E-03-GBA-35-35-24 90R100HS5BC80S4C7E03GBA353524 90-R-100-HS-5-BC-80-S-4-C7-E-03-GBA-35-35-24 90R100HS5BC80S4C7E03GBA353524 90-R-100-HS-5-CD-60-L-3-F1-E-03-GBA-38-38-24 90R100HS5CD60L3F1E03GBA383824 90-R-100-HS-5-CD-60-L-3-S1-E-03-GBA-38-38-24 90R100HS5CD60L3S1E03GBA383824 90-R-100-HS-5-CD-60-S-3-F1-E-03-GBA-26-26-24 90R100HS5CD60S3F1E03GBA262624 90R100-HS-5-NN-60-L-4-C7-D-03-GBA-20-20-24 90R100HS5NN60L4C7D03GBA202024 90-R-100-HS-5-NN-60-L-4-C7-D-03-GBA-20-20-24 90R100HS5NN60L4C7D03GBA202024 90R100-HS-5-NN-80-R-3-C7-E-03-GBA-26-26-24 90R100HS5NN80R3C7E03GBA262624 90-R-100-HS-5-NN-80-R-3-C7-E-03-GBA-26-26-24 90R100HS5NN80R3C7E03GBA262624 90R100-HS-5-NN-80-R-3-C7-F-03-GBA-35-35-24-G005 90R100HS5NN80R3C7F03GBA353524G005 90-R-100-HS-5-NN-80-R-3-C7-F-03-GBA-35-35-24-G005 90R100HS5NN80R3C7F03GBA353524G005 90R100-HS-5-NN-80-R-3-F1-F-00-GBA-29-29-24 90R100HS5NN80R3F1F00GBA292924 90-R-100-HS-5-NN-80-R-3-F1-F-00-GBA-29-29-24 90R100HS5NN80R3F1F00GBA292924 90R100-HS-5-NN-80-S-4-C7-D-05-GBA-38-38-24 90R100HS5NN80S4C7D05GBA383824 90-R-100-HS-5-NN-80-S-4-C7-D-05-GBA-38-38-24 90R100HS5NN80S4C7D05GBA383824 90R100-HS-5-NN-80-S-4-C7-E-05-GBA-38-38-24 90R100HS5NN80S4C7E05GBA383824 90-R-100-HS-5-NN-80-S-4-C7-E-05-GBA-38-38-24 90R100HS5NN80S4C7E05GBA383824 90-R-100-KA-1-AB-60-L-3-F1-E-03-GBA-35-35-24 90R100KA1AB60L3F1E03GBA353524 90-R-100-KA-1-AB-60-L-3-S1-E-03-GBA-42-42-24 90R100KA1AB60L3S1E03GBA424224 10、瞬態振動:柱塞泵的快速啟動會引起系統內的瞬態振動。

這些振動可能是由于作用在泵結構上的流量、壓力和流體力的突然變化而引起的為了最大限度地減少瞬態振動的有害影響,需要采取適當?shù)淖枘岷透粽翊胧? 11.溫度變化:泵的快速啟動可能會導致流體和泵部件內的溫度變化。

流量和壓力的突然增加會導致局部加熱,相反,流量的快速減少會導致冷卻效果這些溫度變化會影響流體和泵的粘度和整體性能 12.控制系統的瞬態響應:調節泵的運行的控制系統在快速啟動期間可能表現出瞬態響應特性控制系統穩定泵的運行參數(例如流量和壓力)所需的時間會影響泵的整體瞬態行為。

13.空氣的滯留和釋放:在快速啟動過程中,液壓油中可能存在空氣夾帶氣泡可能會滯留在泵內并擾亂流動,從而導致效率降低和氣蝕等潛在問題當泵繼續運行時,氣泡可能會被釋放,導致流動模式發生瞬時變化并產生噪音。

14.泵灌注:如果泵在快速啟動之前尚未灌注流體,則可能會出現一個瞬態階段,泵需要吸入流體并去除系統中存在的任何空氣該啟動階段可能會在泵內的流速、壓力和空氣處理方面引入額外的瞬變 90-R-100-KA-1-AB-60-L-3-S1-F-03-GBA-20-20-24 90R100KA1AB60L3S1F03GBA202024 90-R-100-KA-1-AB-60-L-3-S1-F-03-GBA-29-29-20 90R100KA1AB60L3S1F03GBA292920 90-R-100-KA-1-AB-60-P-3-C7-F-03-GBA-35-35-24 90R100KA1AB60P3C7F03GBA353524 90-R-100-KA-1-AB-60-P-3-T2-E-00-GBA-32-32-24 90R100KA1AB60P3T2E00GBA323224 90-R-100-KA-1-AB-60-P-4-F1-E-03-GBA-29-29-24 90R100KA1AB60P4F1E03GBA292924 90-R-100-KA-1-AB-60-P-4-S1-E-03-GBA-32-14-30 90R100KA1AB60P4S1E03GBA321430 90-R-100-KA-1-AB-60-P-4-S1-E-03-GBA-42-42-24 90R100KA1AB60P4S1E03GBA424224 90R100-KA-1-AB-60-P-4-S1-E-03-GBA-42-42-24 90R100KA1AB60P4S1E03GBA424224 90R100-KA-1-AB-60-S-3-C7-E-04-GBA-42-42-24 90R100KA1AB60S3C7E04GBA424224 90-R-100-KA-1-AB-60-S-3-C7-E-04-GBA-42-42-24 90R100KA1AB60S3C7E04GBA424224 90-R-100-KA-1-AB-60-S-3-F1-F-00-GBA-35-35-20 90R100KA1AB60S3F1F00GBA353520 90-R-100-KA-1-AB-60-S-3-S1-E-03-GBA-42-42-24 90R100KA1AB60S3S1E03GBA424224 90R100-KA-1-AB-60-S-4-C6-D-03-GBA-35-35-24 90R100KA1AB60S4C6D03GBA353524 90-R-100-KA-1-AB-60-S-4-C6-D-03-GBA-35-35-24 90R100KA1AB60S4C6D03GBA353524 90R100-KA-1-AB-60-S-4-F1-F-03-GBA-14-35-20 90R100KA1AB60S4F1F03GBA143520 90-R-100-KA-1-AB-60-S-4-F1-F-03-GBA-14-35-20 90R100KA1AB60S4F1F03GBA143520 90-R-100-KA-1-AB-80-L-4-F1-E-03-GBA-20-20-20 90R100KA1AB80L4F1E03GBA202020 90-R-100-KA-1-AB-80-L-4-F1-F-04-GBA-35-14-24 90R100KA1AB80L4F1F04GBA351424 90R100-KA-1-AB-80-P-4-S1-D-03-GBA-36-14-24 90R100KA1AB80P4S1D03GBA361424 90-R-100-KA-1-AB-80-P-4-S1-D-03-GBA-36-14-24 90R100KA1AB80P4S1D03GBA361424 15.瞬時扭矩和功率要求:柱塞泵的快速啟動可能導致扭矩和功率要求的瞬時變化。

最初,可能需要更高的扭矩來克服靜摩擦和慣性隨著泵加速,扭矩需求可能會降低,但功率需求在瞬態階段仍然會波動 16.瞬態磨損和疲勞:快速啟動和相關瞬態會使泵及其部件遭受更大的磨損和疲勞由于流量、壓力和力的突然變化,可能會產生局部應力,從而導致泵部件的潛在損壞或使用壽命縮短。

17.流體混合和分層:根據泵的設計和內部流路,快速啟動可能會導致泵室內的流體混合或分層這可能會影響流體特性和流動特性的一致性,可能導致性能和效率的變化 18.輔助系統的瞬態響應:除了泵本身之外,過濾、冷卻和潤滑系統等輔助系統在快速啟動期間也可能表現出瞬態響應。

重要的是要考慮整個系統動態并確保這些輔助系統能夠充分支持瞬態條件 考慮柱塞泵快速啟動期間的這些瞬態內部流動特性對于正確的系統設計、操作和維護至關重要它可以識別潛在的挑戰并實施適當?shù)拇胧﹣韮?yōu)化性能、最大限度地減少磨損并確保液壓系統的可靠性。
