柱塞泵型號上壓力測量端口的最佳位置的精確指導

2023-07-08 閱讀次數:

?柱塞泵上壓力測量端口的位置通常由泵的具體設計和配置決定雖然可能有一些一般準則,但有必要查閱制造商的文檔或聯系丹佛斯或其授權代表,以獲取有關您所使用的特定柱塞泵型號的壓力測量端口位置的準確信息 然而,在確定柱塞泵上壓力測量端口的位置時,有一些一般注意事項: 1、出口側:測壓口一般位于柱塞泵的出口側。

這是高壓流體從泵排出的一側 2.靠近泵頭:壓力測量端口通常位于靠近泵頭或出口歧管這樣可以直接精確測量泵的高壓輸出 3.可達性:壓力測量端口應易于連接到壓力表或傳感器它應該允許測量儀器的安全且無泄漏的連接。

ER-R-130B-LS-25-20-NN-N-3-K5RP-A1N-AAA-NNN-NNN ERR130BLS2520NNN3K5RPA1NAAANNNNNN ER-R-130B-LS-25-20-NN-N-3-K5NP-A1N-NNN-NNN-NNN ERR130BLS2520NNN3K5NPA1NNNNNNNNNN ER-R-130B-LS-25-20-NN-N-3-K5NP-A1N-AAA-NNN-NNN ERR130BLS2520NNN3K5NPA1NAAANNNNNN ER-R-130B-LS-25-20-NN-N-3-K5NL-A1N-AAA-NNN-NNN ERR130BLS2520NNN3K5NLA1NAAANNNNNN ER-R-130B-LS-25-20-NN-N-3-K5CP-A1N-NNN-NNN-NNN ERR130BLS2520NNN3K5CPA1NNNNNNNNNN ER-R-130B-LS-25-20-NN-N-3-K5CP-A1N-AAA-NNN-NNN ERR130BLS2520NNN3K5CPA1NAAANNNNNN ER-R-130B-LS-25-20-NN-N-3-K5AP-A1N-AAA-NNN-NNN ERR130BLS2520NNN3K5APA1NAAANNNNNN ER-R-130B-LS-25-20-NN-F-3-S2CP-A1N-AAA-NNN-NNN ERR130BLS2520NNF3S2CPA1NAAANNNNNN ER-R-130B-LS-25-20-NN-F-3-S1NP-A1N-AAA-NNN-NNN ERR130BLS2520NNF3S1NPA1NAAANNNNNN ER-R-130B-LS-25-15-NN-N-3-K5NL-A1N-AAA-NNN-NNN ERR130BLS2515NNN3K5NLA1NAAANNNNNN ER-R-130B-LS-24-34-NN-N-3-K5BP-A1N-NNN-NNN-NNN ERR130BLS2434NNN3K5BPA1NNNNNNNNNN ER-R-130B-LS-24-28-NN-N-3-S1NL-A1N-AAA-NNN-NNN ERR130BLS2428NNN3S1NLA1NAAANNNNNN ER-R-130B-LS-24-25-NN-N-3-S4BP-A1N-NNN-NNN-NNN ERR130BLS2425NNN3S4BPA1NNNNNNNNNN ER-R-130B-LS-24-20-NN-N-3-S1NP-A1N-NNN-NNN-NNN ERR130BLS2420NNN3S1NPA1NNNNNNNNNN ER-R-130B-LS-24-20-NN-N-3-K5RP-A1N-AAA-NNN-NNN ERR130BLS2420NNN3K5RPA1NAAANNNNNN ER-R-130B-LS-24-16-NN-N-3-S2CP-A1N-AAA-NNN-NNN ERR130BLS2416NNN3S2CPA1NAAANNNNNN ER-R-130B-LS-23-26-NN-N-3-S1NP-A1N-NNN-NNN-NNN ERR130BLS2326NNN3S1NPA1NNNNNNNNNN ER-R-130B-LS-23-20-NN-N-3-S4NL-A1N-NNN-NNN-NNN ERR130BLS2320NNN3S4NLA1NNNNNNNNNN ER-R-130B-LS-23-20-NN-N-3-S2NL-A1N-NNN-NNN-NNN ERR130BLS2320NNN3S2NLA1NNNNNNNNNN ER-R-130B-LS-23-20-NN-N-3-S1NP-A1N-NNN-NNN-NNN ERR130BLS2320NNN3S1NPA1NNNNNNNNNN ER-R-130B-LS-23-20-NN-N-3-S1CP-A1N-NNN-NNN-NNN ERR130BLS2320NNN3S1CPA1NNNNNNNNNN 4.非脈動流:將壓力測量端口放置在流體流動相對穩定、沒有明顯脈動或湍流的位置非常重要。

將其放置在任何壓力脈動阻尼器或流量控制閥之后可以幫助確保精確的壓力測量 5.避免氣蝕和曝氣:壓力測量端口應放置在盡量減少氣蝕或曝氣風險的位置這些情況會影響壓力測量的準確性并可能損壞測量儀器考慮將端口放置在遠離可能發生氣蝕或曝氣的區域的位置。

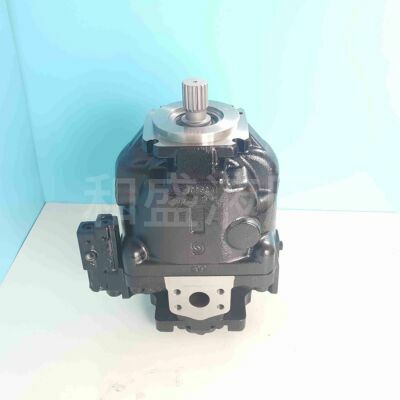

E系列液壓泵

6.泵設計:柱塞泵的具體設計和結構可能會影響壓力測量端口的位置不同的泵設計可能具有不同的端口位置,例如在泵頭、閥塊或其他可觸及的點上請參閱制造商的文檔或技術規格,了解針對您的柱塞泵型號的推薦位置 7.集成端口:一些柱塞泵可能具有集成壓力測量端口作為其設計的一部分。

這些端口由制造商預先確定并提供在泵殼或歧管內的特定位置在這種情況下,請遵循制造商的指南來識別和利用這些集成端口進行壓力測量 8.定制選項:在某些應用或安裝中,您可能需要根據特定系統要求或空間限制定制壓力測量端口位置。

在這種情況下,請咨詢制造商或授權代表,討論定制選項的可行性并確保與泵設計的兼容性 9.安全注意事項:確保壓力測量端口位于安全位置,不會對人員或設備造成任何風險考慮可及性、防止意外損壞以及遵守安全法規和標準等因素。

10.系統動力學:選擇測壓口位置時要考慮液壓系統的動態行為如果系統經歷顯著的壓力波動或脈動,則將端口放置在最小化這些動態影響的位置可能是有益的這有助于提供更穩定、更準確的壓力讀數 ER-R-130B-LS-23-20-NN-N-3-K5NL-A1N-NNN-NNN-NNN ERR130BLS2320NNN3K5NLA1NNNNNNNNNN ER-R-130B-LS-23-18-NN-N-3-S2CP-A1N-NNN-NNN-NNN ERR130BLS2318NNN3S2CPA1NNNNNNNNNN ER-R-130B-LS-23-18-NN-N-3-S1BP-A1N-AAA-NNN-NNN ERR130BLS2318NNN3S1BPA1NAAANNNNNN ER-R-130B-LS-23-10-NN-N-3-S1CP-A1N-NNN-NNN-NNN ERR130BLS2310NNN3S1CPA1NNNNNNNNNN ER-R-130B-LS-22-25-NN-N-3-S2NP-A1N-NNN-NNN-NNN ERR130BLS2225NNN3S2NPA1NNNNNNNNNN ER-R-130B-LS-22-25-NN-N-3-S1BP-A1N-NNN-NNN-NNN ERR130BLS2225NNN3S1BPA1NNNNNNNNNN ER-R-130B-LS-22-20-NN-N-3-S1BP-A1N-AAA-NNN-NNN ERR130BLS2220NNN3S1BPA1NAAANNNNNN ER-R-130B-LS-22-20-NN-F-3-S1CP-A1N-NNN-NNN-NNN ERR130BLS2220NNF3S1CPA1NNNNNNNNNN ER-R-130B-LS-22-20-NN-F-3-S1BP-A1N-NNN-NNN-NNN ERR130BLS2220NNF3S1BPA1NNNNNNNNNN ER-R-130B-LS-21-30-NN-N-3-S4BP-A1N-AAA-NNN-NNN ERR130BLS2130NNN3S4BPA1NAAANNNNNN ER-R-130B-LS-21-30-NN-N-3-S2NP-A1N-NNN-NNN-NNN ERR130BLS2130NNN3S2NPA1NNNNNNNNNN ER-R-130B-LS-21-30-NN-N-3-S2NL-A1N-NNN-NNN-NNN ERR130BLS2130NNN3S2NLA1NNNNNNNNNN ER-R-130B-LS-21-30-NN-N-3-S1VP-A1N-NNN-NNN-NNN ERR130BLS2130NNN3S1VPA1NNNNNNNNNN ER-R-130B-LS-21-28-NN-N-3-S1NL-A1N-AAA-NNN-NNN ERR130BLS2128NNN3S1NLA1NAAANNNNNN ER-R-130B-LS-21-25-NN-N-3-S1NP-A1N-NNN-NNN-NNN ERR130BLS2125NNN3S1NPA1NNNNNNNNNN ER-R-130B-LS-21-25-NN-N-3-S1NL-A1N-NNN-NNN-NNN ERR130BLS2125NNN3S1NLA1NNNNNNNNNN ER-R-130B-LS-21-25-NN-N-3-S1CP-A1N-NNN-NNN-NNN ERR130BLS2125NNN3S1CPA1NNNNNNNNNN ER-R-130B-LS-21-21-NN-N-3-S4WP-A1N-NNN-NNN-NNN ERR130BLS2121NNN3S4WPA1NNNNNNNNNN ER-R-130B-LS-21-21-NN-N-3-S2RP-A1N-AAA-NNN-NNN ERR130BLS2121NNN3S2RPA1NAAANNNNNN ER-R-130B-LS-21-20-NN-N-3-S4CP-A1N-NNN-NNN-NNN ERR130BLS2120NNN3S4CPA1NNNNNNNNNN ER-R-130B-LS-21-20-NN-N-3-S4BP-A1N-AAA-NNN-NNN ERR130BLS2120NNN3S4BPA1NAAANNNNNN 11、管路走線:注意與測壓口連接的液壓管路或油管的走線。

確保管道得到適當?shù)闹?、固定和保護,以防止任何可能影響壓力測量精度的干擾或振動 12.維護方便:為壓力測量端口選擇一個位置,以便在維護或故障排除活動期間能夠輕松訪問這包括考慮連接和斷開壓力表或傳感器所需的間隙空間,以及調整或更換測量儀器的任何潛在需要。

13.與測量儀器的兼容性:確保所選擇的壓力測量端口位置與您的壓力表或傳感器的連接要求兼容考慮螺紋類型、尺寸以及測量儀器的推薦安裝方向等因素 14.應用要求:考慮液壓系統的具體要求和目標考慮所需壓力范圍、精度和壓力測量目的(例如系統監控、控制或安全)等因素。

請記住,壓力測量端口的確切位置將取決于柱塞泵的具體設計和配置,以及液壓系統的要求請務必參閱制造商的文檔、技術規格,或咨詢丹佛斯或其授權代表,以獲取有關確定特定柱塞泵型號上壓力測量端口的最佳位置的精確指導。
