薩奧丹佛斯FRR074B常用配件
- 應用領域：
- 主要用于航天、冶金、電力、煤炭、石油、化工、注塑、鋼鐵、汽車等多個領域
- 產品參數：
- 產品詳情
- 產品視頻
- 產品參數
薩奧丹佛斯FRR074B概述：
45系列F型FRR開式泵斜盤變量機構設計為雙伺服活塞控制式，斜盤支撐軸承為鍍聚合物托架支承。雙控制活塞中的偏置活塞作用力方向?yàn)樾北P(pán)角度增大方向，而另一變量活塞使斜盤向減小角度的方向。在相同壓力下，因變量活塞直徑大于偏置活塞直徑，引起斜盤變量。缸體隨輸入軸一起旋轉同時帶動缸體上的9個往復活塞將液壓油從泵輸出口傳送到輸出口。缸體彈簧通過一回程盤將柱塞滑靴緊壓在斜盤上。
薩奧丹佛斯FRR074B系列泵配油盤為雙金屬材料，這樣的工藝有助于系統泵的容積效率及減少噪聲。軸支撐選用圓錐滾子軸承，軸端采用唇型氟化橡膠圈密封?？蛇x擇壓力補償PC控制（一個可調閥芯，未畫）或負載敏感LS控制（兩個可調閥芯）。來自系統的壓力油通過控制閥芯調節后引到變量活塞底部推動斜盤變量。

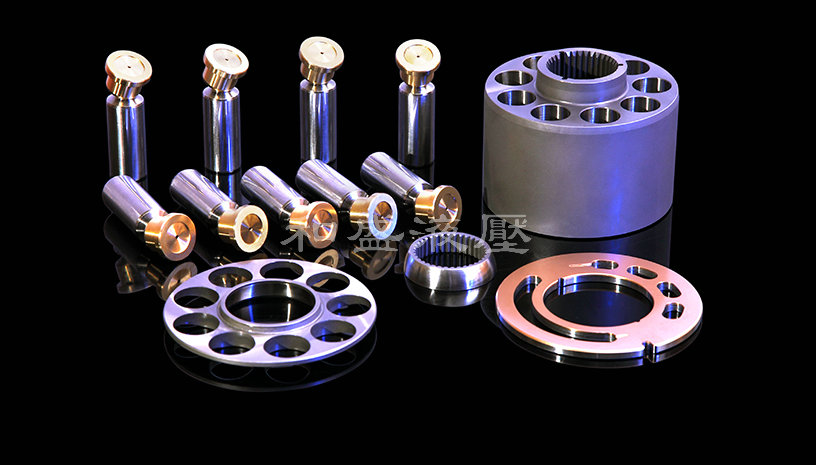

薩澳丹佛斯液壓泵、柱塞泵、油泵、變量泵用配件
|
薩奧丹佛斯FRR074B系列常用配件 |
|
產品件號 |
部件名稱 |
數量/臺 |
備注 |
|
PARTNO |
DESCRIPTION |
QUANTITY |
REMARK |
|
1 |
柱塞滑靴(PISTON SHOE) |
9 |
|
|
2 |
缸體(CYLINDER BLOCK ) |
1 |
|
|
3 |
配油盤(VALVE PLATE)L/R |
1 |
|
|
4 |
回程盤(RETAINER PLATE) |
1 |
|
|
5 |
球鉸(BALL GUIDE) |
1 |
|
|
6 |
傳動軸(DRIVE SHAFT) |
1 |
|
|
7 |
搖擺 (SWASH PLATE) |
1 |
|
|
8 |
控制閥芯1 |
1 |
|
|
9 |
控制閥芯2 |
1 |
|
|
10 |
軸瓦 |
2 |
|
|
11 |
墊片A |
1 |
|
|
12 |
墊片B(SPACER) |
1 |
|
|
13 |
卡簧 |
1 |
|
|
14 |
大彈簧 |
1 |
|
|
|
|
|
|
